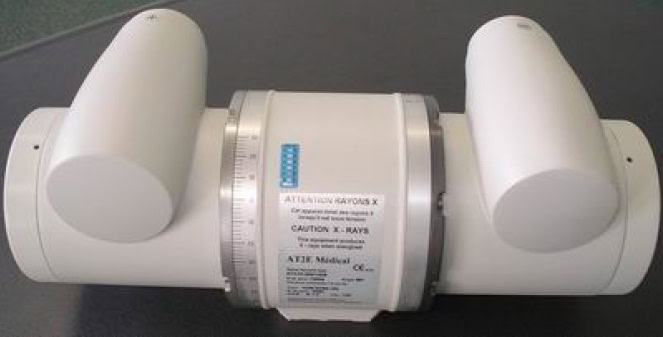

Les tubes à rayons X de la gamme ATX10
La gaine équipée pour radiodiagnostic médical type : ATX10 est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement des gaines équipées COMET DO10 & IAE CC100, pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX10 est compatible avec les inserts VAREX A292, G292, RAD60 et RAD92.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
A292
équivalent IAE RTM 101 HS, DUNLEE DU 404, COMET DI101HS, COMET DI104HS
G292
équivalent COMET DI106HS, COMET DI700HS, DUNLEE DU692, IAE RTC600, IAE RTC700
RAD60
équivalent IAE RTM 101 HS, DUNLEE DU 404, COMET DI101HS, COMET DI104HS
RAD92
équivalent COMET DI106HS, COMET DI700HS, DUNLEE DU692, IAE RTC600, IAE RTC700
Caractéristiques principales de la gaine ATX10
Capacité calorifique
1200kJ
Charge continue
300 W max. ( 500W max. avec ventilateur )
Connecteurs HT
FS Tri / 03 150kV
Stator standard
20 / 50 Ω ( 47 / 60 Ω possible sur demande )
Orientation standard
90° (45°, 180°,225°, 270° et 320° disponibles sur demande )
Poids
22 kg
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex A292 (Insert)
L’insert A-292 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
- IAE RTM101HS (foyers 0.6/1.2 ou foyers 0.6/1.3)
- DUNLEE DU404
- COMET DI101HS
- COMET DI104HS
Tension nominale
150kV
Foyers optiques
0.6/1.2
Charges admissibles 0,1s
38/97kW @ 8500 t/min. – 24/62kW @ 2800 t/min.
Chauffage filament valeurs max.
5.4A/7.3V - 5.4A/13.5V
Ø anode, composition, angle
102 mm, RTM , 12°
Capacité calorifique de l'anode
300kJ / 400kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
1540 W / 125 kHU/ min
Tube à Rayons X Varex G292 (Insert)
L’insert G-292 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
COMET DI106HS
-
COMET DI700HS
-
DUNLEE DU692
-
IAE RTC600
-
IAE RTC700
Tension nominale
150kV
Foyers optiques
0.6/1.2
Charges admissibles 0,1s
38/92kW @ 8500 T/min. - 23/60kW @ 2800 T/min.
Chauffage filament valeurs max.
5.4A/9.2V - 5.4A/7V
Ø anode, composition, angle
102 mm, RT-TZM – C , 12°
Capacité calorifique de l'anode
445kJ / 600kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
2000 W / 162 kHU/min
Tube à Rayons X Varex RAD60 (Insert)
L’insert RAD-60 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
IAE RTM 101 HS
-
DUNLEE DU 404
-
COMET DI101HS
-
COMET DI104HS
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
38/96kW @ 8500T/min. – 24/62kW @ 3000T/min.
Chauffage filament valeurs max.
5.2A/7.7V - 5.5A/16.5V
Ø anode, composition, angle
101,6 mm, RTM , 12°
Capacité calorifique de l'anode
300kJ / 400kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
1240 W / 1670 HU/ sec
Tube à Rayons X Varex RAD92 (Insert)
L’insert RAD-92 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
COMET DI106HS
-
COMET DI700HS
-
DUNLEE DU692
-
IAE RTC600
-
IAE RTC700
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
36/88kW @ 8500 t/min. – 24/58kW @ 2800 t/min.
Chauffage filament valeurs max.
5.2A/6.9V - 5.3A/16.0V
Ø anode, composition, angle
101,6 mm, RT-TZM-C , 12°
Capacité calorifique de l'anode
444kJ / 600kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
1727 W / 140 kHU/ min
