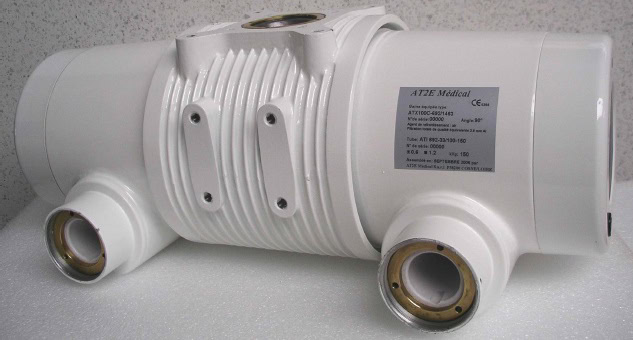

Les tubes à rayons X de la gamme ATX100C
La gaine équipée pour radiodiagnostic médical type : ATX100C est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement des gaines équipées IAE C100, pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX100C est compatible avec les inserts VAREX suivants : RAD60 et RAD92.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
RAD60
équivalent IAE RTM 101 H/HS
RAD92
équivalent IAE RTC600 HS et IAE RTC700 HS
Caractéristiques principales de la gaine ATX100C
Capacité calorifique
1480kJ
Charge continue
250 W max. (600 W max. avec ventilateur)
Connecteurs HT
FS Tri / 03 150kV
Stator standard
20 / 40 Ω
Orientation standard
90°
Poids
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex RAD60 (Insert)
L’insert RAD-60 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
IAE RTM 101 HS
-
DUNLEE DU 404
-
COMET DI101HS
-
COMET DI104HS
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
38/96kW @ 8500T/min. – 24/62kW @ 3000T/min.
Chauffage filament valeurs max.
5.2A/7.7V - 5.5A/16.5V
Ø anode, composition, angle
101,6 mm, RTM , 12°
Capacité calorifique de l'anode
300kJ / 400kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
1240 W / 1670 HU/ sec
Tube à Rayons X Varex RAD92 (Insert)
L’insert RAD-92 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
COMET DI106HS
-
COMET DI700HS
-
DUNLEE DU692
-
IAE RTC600
-
IAE RTC700
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
36/88kW @ 8500 t/min. – 24/58kW @ 2800 t/min.
Chauffage filament valeurs max.
5.2A/6.9V - 5.3A/16.0V
Ø anode, composition, angle
101,6 mm, RT-TZM-C , 12°
Capacité calorifique de l'anode
444kJ / 600kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
1727 W / 140 kHU/ min
