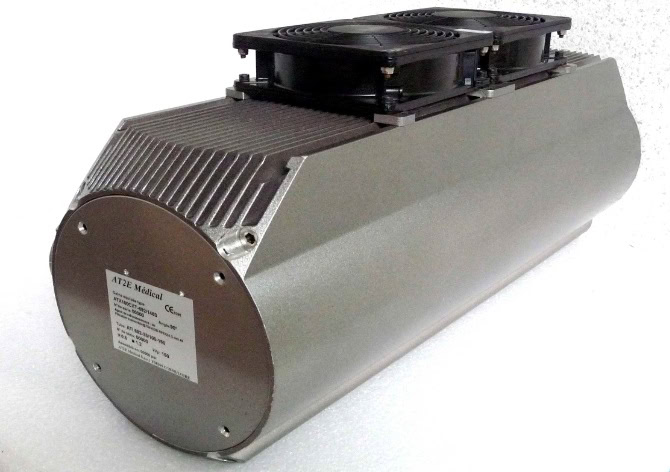

Les tubes à rayons X de la gamme ATX100CXT
La gaine équipée pour radiodiagnostic médical type : ATX100CXT est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement des gaines équipées IAE RTM 101HS pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX100CXT est compatible avec salle capteur STEPHANIX D2RS.
La gaine ATX100CXT est compatible avec les inserts VAREX suivants : A292 et G292.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
A292
équivalent IAE RTM 101 HS, DUNLEE DU 404, COMET DI101HS, COMET DI104HS
G292
équivalent COMET DI106HS, COMET DI700HS, DUNLEE DU692, IAE RTC600, IAE RTC700
Caractéristiques principales de la gaine ATX100CXT
Capacité calorifique
1500kJ
Charge continue
1000 W max. avec ventilateurs
Connecteurs HT
FS Tri / 03 150kV
Stator standard
stator ‘’R’’ VARIAN 16/50 Ω (20/40 Ω possible sur demande)
Orientation standard
90° (autres angles disponibles sur demande)
Poids
32 kg
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex A292 (Insert)
L’insert A-292 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
- IAE RTM101HS (foyers 0.6/1.2 ou foyers 0.6/1.3)
- DUNLEE DU404
- COMET DI101HS
- COMET DI104HS
Tension nominale
150kV
Foyers optiques
0.6/1.2
Charges admissibles 0,1s
38/97kW @ 8500 t/min. – 24/62kW @ 2800 t/min.
Chauffage filament valeurs max.
5.4A/7.3V - 5.4A/13.5V
Ø anode, composition, angle
102 mm, RTM , 12°
Capacité calorifique de l'anode
300kJ / 400kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
1540 W / 125 kHU/ min
Tube à Rayons X Varex G292 (Insert)
L’insert G-292 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
COMET DI106HS
-
COMET DI700HS
-
DUNLEE DU692
-
IAE RTC600
-
IAE RTC700
Tension nominale
150kV
Foyers optiques
0.6/1.2
Charges admissibles 0,1s
38/92kW @ 8500 T/min. - 23/60kW @ 2800 T/min.
Chauffage filament valeurs max.
5.4A/9.2V - 5.4A/7V
Ø anode, composition, angle
102 mm, RT-TZM – C , 12°
Capacité calorifique de l'anode
445kJ / 600kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
2000 W / 162 kHU/min
