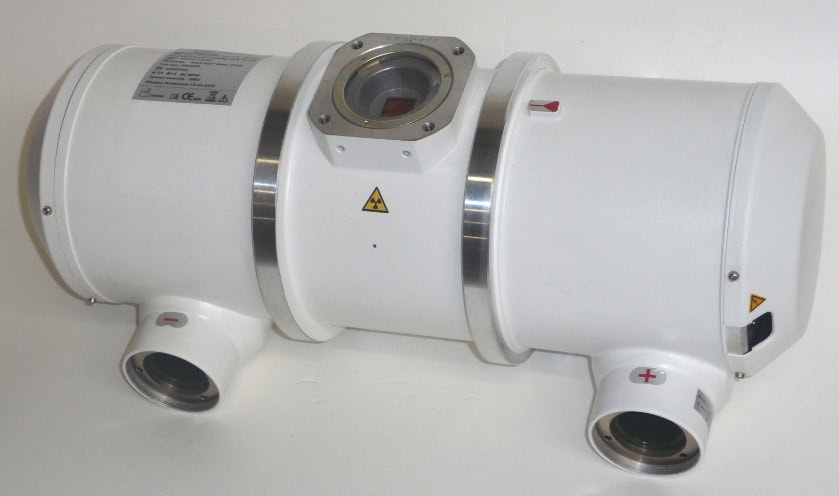

Les tubes à rayons X de la gamme ATX10T
La gaine équipée pour radiodiagnostic médical type : ATX10T est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement de la gaine équipée TOSHIBA type : E7254 FX (tube E7254 foyers 0.6/1.2 monté en gaine TOSHIBA type : XH-157), pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX10T est compatible avec l’insert VAREX suivant : RAD60.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
RAD60
équivalent IAE RTM 101 HS, DUNLEE DU 404, COMET DI101HS, COMET DI104HS
Caractéristiques principales de la gaine ATX10T
Capacité calorifique
856 kJ (1207 kHU)
Charge continue
132 W max. ( 350W max. avec ventilateur
Connecteurs HT
FS Tri / 03 150kV
Stator standard
Type : XS-RB . 20.2 / 38
Orientation standard
90° (180°, 270° et 0° disponibles sur demande )
Poids
25 kg
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex RAD60 (Insert)
L’insert RAD-60 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
IAE RTM 101 HS
-
DUNLEE DU 404
-
COMET DI101HS
-
COMET DI104HS
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
38/96kW @ 8500T/min. – 24/62kW @ 3000T/min.
Chauffage filament valeurs max.
5.2A/7.7V - 5.5A/16.5V
Ø anode, composition, angle
101,6 mm, RTM , 12°
Capacité calorifique de l'anode
300kJ / 400kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
1240 W / 1670 HU/ sec
