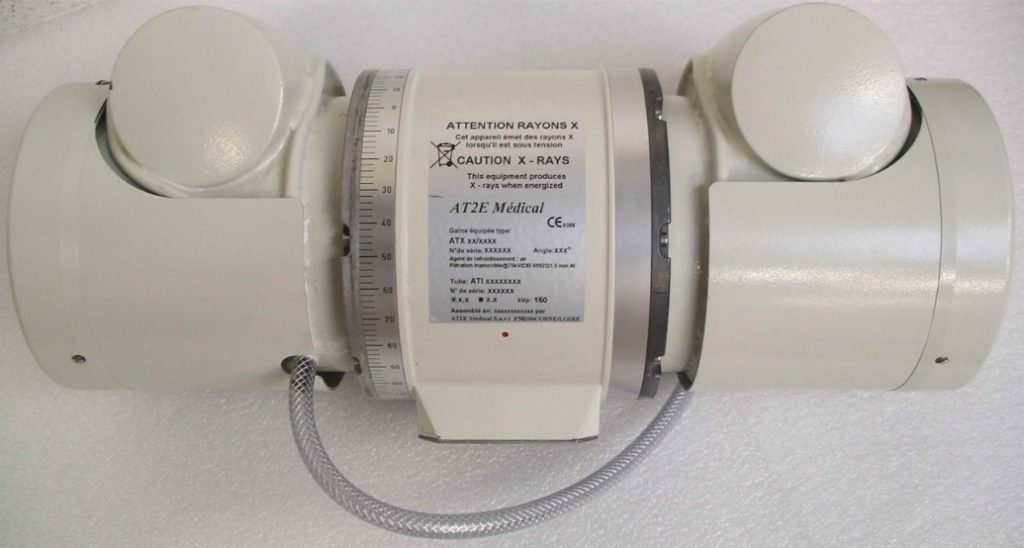

Les tubes à rayons X de la gamme ATX10WX
La gaine équipée pour radiodiagnostic médical type : ATX10WX est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement des tubes COMET DI106HS et DI700HS, des tubes DUNLEE DU692 et des tubes IAE RTM101HS, RTC600 et RTC700, , pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
Sa grande dissipation calorifique (1000 W de charge continue) la rend parfaitement adaptée pour une utilisation en Radiologie Digitale (salle capteur).
La gaine ATX10WX est compatible avec les inserts VAREX suivants : G292 et RAD92.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
G295
équivalent GE RN620, GE RN720, COMET DI 228, DUNLEE DU304, IAE RTM101HS et IAE RTC600
RAD92
équivalent COMET DI106HS, COMET DI700HS, DUNLEE DU692, IAE RTC600, IAE RTC700
Caractéristiques principales de la gaine ATX10WX
Capacité calorifique
1300kJ
Charge continue
1000 W max.
Connecteurs HT
FS Tri / 03 150kV
Stator standard
20 / 50 Ω (47 / 60 Ω possible sur demande)
Orientation standard
90° (45°, 180°,225°, 270° et 320° disponibles sur demande)
Poids
Option (refroidissement liquide à circuit fermé)
Echangeur de chaleur EC 1.1
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex G295 (Insert)
L’insert G-295 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
GE RN620
-
GE RN720
-
COMET DI 228
-
DUNLEE DU304
-
IAE RTM101HS
-
IAE RTC600
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
1.0/1.8
Charges admissibles 0,1s
65/150kW @ 8500T/min. - 41/84kW @ 2800T/min.
Chauffage filament valeurs max.
5.4A/13V - 5.4A/14V
Ø anode, composition, angle
101,6 mm, RT-TZM – C / 12°
Capacité calorifique de l'anode
445kJ / 600kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
2000 W / 162 kHU/min
Tube à Rayons X Varex RAD92 (Insert)
L’insert RAD-92 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
COMET DI106HS
-
COMET DI700HS
-
DUNLEE DU692
-
IAE RTC600
-
IAE RTC700
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
36/88kW @ 8500 t/min. – 24/58kW @ 2800 t/min.
Chauffage filament valeurs max.
5.2A/6.9V - 5.3A/16.0V
Ø anode, composition, angle
101,6 mm, RT-TZM-C , 12°
Capacité calorifique de l'anode
444kJ / 600kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
1727 W / 140 kHU/ min
