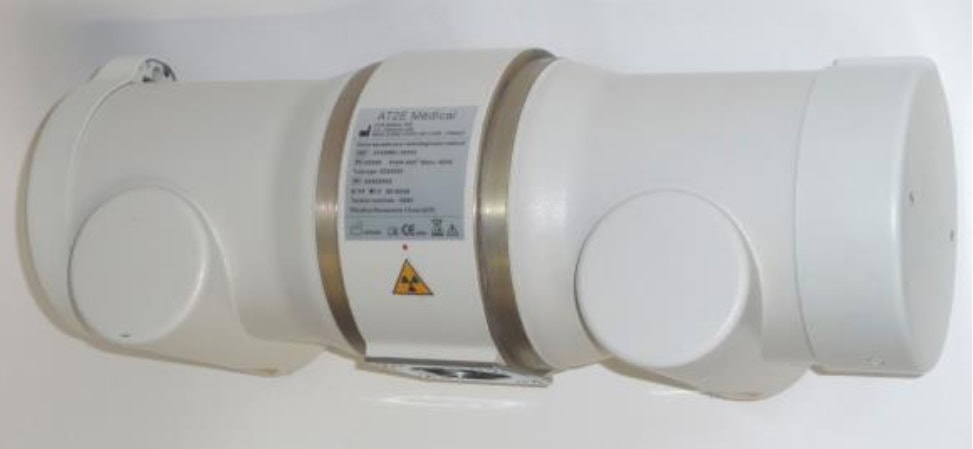

Les tubes à rayons X de la gamme ATX35RO
La gaine équipée pour radiodiagnostic médical type : ATX35RO est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement du tube PHILIPS SRO32/100, du tube COMET DI93HS et du tube IAE RTM90H montés en gaine PHILIPS ROT350, pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX35RO est compatible avec les inserts VAREX suivants : RAD14 et RAD34.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
RAD14
équivalent PHILIPS SRO32/100, IAE RTM 90HS, GE MSN 742 et COMET DI96HS
RAD34
équivalent PHILIPS SRO33 100
Caractéristiques principales de la gaine ATX35RO
Capacité calorifique
1260kJ
Charge continue
250 W max. ( 350 W max. avec ventilateur )
Connecteurs HT
FS Tri / 03 150k
Stator standard
9 / 11 Ω
Orientation standard
Poids
23 kg
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex RAD14 (Insert)
L’insert RAD-14 / 1.2 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
- PHILIPS SRO32/100
- GE MSN 742
- COMET DI96HS
- IAE RTM 90HS
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
31/74kW @ 8500 t/min. - 19/50kW @ 2800 t/min.
Chauffage filament valeurs max.
5.4A/7.5V - 5.4A/15.3V
Ø anode, composition, angle
80 mm, RT-TZM / 12°
Capacité calorifique de l'anode
212kJ / 300kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
707 W
Tube à Rayons X Varex RAD34 (Insert)
L’insert RAD-34 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
- PHILIPS SRO33/100
Tension nominale
150kV
Foyers optiques
0.6/1.2
Charges admissibles 0,1s
35/80kW @ 8500 t/min. - 22/53kW @ 2800 t/min.
Chauffage filament valeurs max.
6.3A/11.4V - 6.6A/14.6V
Ø node, composition, angle
90 mm, RT-TZM , 12.5°
Capacité calorifique de l'anode
240kJ / 325kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
1465 W 118 kHU/min
