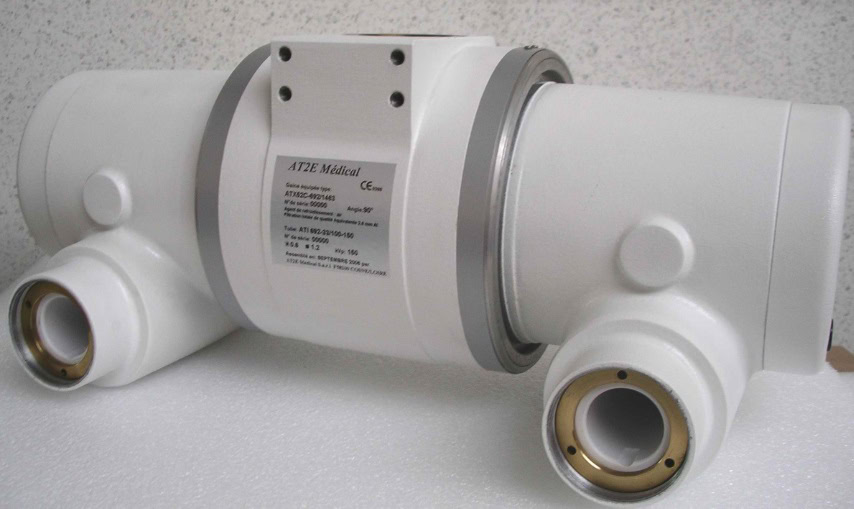

Les tubes à rayons X de la gamme ATX52C

La gaine équipée pour radiodiagnostic médical type : ATX52C est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.

Elle convient tout particulièrement pour le remplacement des tubes IAE RTC600H/HS ou RTC1000H/HS avec foyers 1.0/2.0 en gaine IAE type : C52 SUPER, pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.

La gaine ATX52C est compatible avec les inserts VAREX suivants : G295, G892, RAD14, RAD60 et RAD92.

Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :

G295

équivalent GE RN620, GE RN720, COMET DI 228, DUNLEE DU304, IAE RTM101HS et IAE RTC600

G892

équivalent IAE RTC700 et RTC1000

RAD14

équivalent PHILIPS SRO32/100, IAE RTM 90HS, GE MSN 742 et COMET DI96HS

RAD60

équivalent IAE RTM 101 HS, DUNLEE DU 404, COMET DI101HS, COMET DI104HS

RAD92

équivalent COMET DI106HS, COMET DI700HS, DUNLEE DU692, IAE RTC600, IAE RTC700

Caractéristiques principales de la gaine ATX52C

Capacité calorifique

1280kJ

Charge continue

230 W max. (370 W max. avec ventilateurs)

Connecteurs HT

FS Tri / 03 150kV

Stator standard

20 / 40 Ω

Orientation standard

90° (autres angles disponibles sur demande)

Poids

24 kg

Accessoires optionnels : collier, ventilateur, nous contacter !

Documentation technique Brochure

Tube à Rayons X Varex G295 (Insert)

L’insert G-295 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :

GE RN620
GE RN720
COMET DI 228
DUNLEE DU304
IAE RTM101HS
IAE RTC600

Tension nominale

150kV

Foyers optiques ( IEC 60336 )

1.0/1.8

Charges admissibles 0,1s

65/150kW @ 8500T/min. - 41/84kW @ 2800T/min.

Chauffage filament valeurs max.

5.4A/13V - 5.4A/14V

Ø anode, composition, angle

101,6 mm, RT-TZM – C / 12°

Capacité calorifique de l'anode

445kJ / 600kHU

Vitesse max de l'anode

10500 T/min.

Charge continue

2000 W / 162 kHU/min

Tube à Rayons X Varex G892 (Insert)

L’insert G-892 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :

IAE RTC700
IAE RTC1000

Tension nominale

150kV

Foyers optiques ( IEC 60336 )

0.6/1.2

Charges admissibles 0,1s

40/100kW @ 8500 T/min.

Chauffage filament valeurs max.

5.4A/9.4V – 5.4A / 7.0V

Ø anode, composition, angle

100 mm, RT-TZM / 12°

Capacité calorifique de l'anode

635 kJ / 857 kHU

Vitesse max de l'anode

10500 T/min.

Charge continue

2265 W / 190 260 HU/ min

Tube à Rayons X Varex RAD14 (Insert)

L’insert RAD-14 / 1.2 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :

PHILIPS SRO32/100
GE MSN 742
COMET DI96HS
IAE RTM 90HS

Tension nominale

150kV

Foyers optiques ( IEC 60336 )

0.6/1.2

Charges admissibles 0,1s

31/74kW @ 8500 t/min. - 19/50kW @ 2800 t/min.

Chauffage filament valeurs max.

5.4A/7.5V - 5.4A/15.3V

Ø anode, composition, angle

80 mm, RT-TZM / 12°

Capacité calorifique de l'anode

212kJ / 300kHU

Vitesse max de l'anode

10500 t/min.

Charge continue

707 W

Tube à Rayons X Varex RAD60 (Insert)

L’insert RAD-60 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :

IAE RTM 101 HS
DUNLEE DU 404
COMET DI101HS
COMET DI104HS

Tension nominale

150kV

Foyers optiques ( IEC 60336 )

0.6/1.2

Charges admissibles 0,1s

38/96kW @ 8500T/min. – 24/62kW @ 3000T/min.

Chauffage filament valeurs max.

5.2A/7.7V - 5.5A/16.5V

Ø anode, composition, angle

101,6 mm, RTM , 12°

Capacité calorifique de l'anode

300kJ / 400kHU

Vitesse max de l'anode

10500 T/min.

Charge continue

1240 W / 1670 HU/ sec

Tube à Rayons X Varex RAD92 (Insert)

L’insert RAD-92 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :

COMET DI106HS
COMET DI700HS
DUNLEE DU692
IAE RTC600
IAE RTC700

Tension nominale

150kV

Foyers optiques ( IEC 60336 )

0.6/1.2

Charges admissibles 0,1s

36/88kW @ 8500 t/min. – 24/58kW @ 2800 t/min.

Chauffage filament valeurs max.

5.2A/6.9V - 5.3A/16.0V

Ø anode, composition, angle

101,6 mm, RT-TZM-C , 12°

Capacité calorifique de l'anode

444kJ / 600kHU

Vitesse max de l'anode

10500 t/min.

Charge continue

1727 W / 140 kHU/ min
