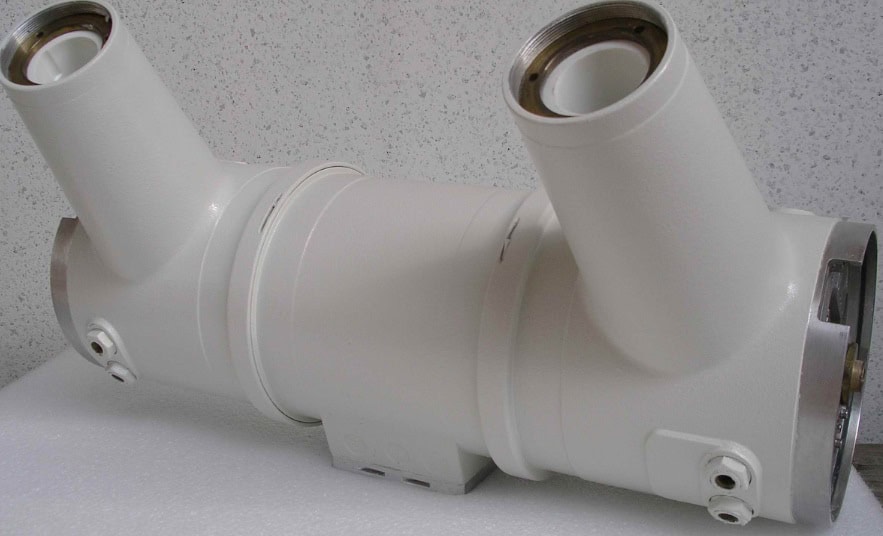

Les tubes à rayons X de la gamme ATX55/26
La gaine équipée pour radiodiagnostic médical type : ATX55/26 est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement des tubes en gaine G.E. / CGR STATORIX 260 (tube G.E. MSN 742 / COMET DI96HS ou IAE RTM 90HS), pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX55/26 est compatible avec l’insert VAREX suivant : RAD14.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
RAD14
équivalent PHILIPS SRO32/100, IAE RTM 90HS, GE MSN 742 et COMET DI96HS
Caractéristiques principales de la gaine ATX55/26
Capacité calorifique
1400kJ
Charge continue
770 W max. ( avec refroidissement à eau )
Connecteurs HT
FS Tri / 03 150kV
Stator standard
50 / 110 Ω
Orientation standard
220° (40°, 90°,180°, 270° et 320° disponibles sur demande)
Poids
25 kg
Option (refroidissement liquide à circuit fermé)
Echangeur de chaleur EC 1.1
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex RAD14 (Insert)
L’insert RAD-14 / 1.2 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
- PHILIPS SRO32/100
- GE MSN 742
- COMET DI96HS
- IAE RTM 90HS
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
31/74kW @ 8500 t/min. - 19/50kW @ 2800 t/min.
Chauffage filament valeurs max.
5.4A/7.5V - 5.4A/15.3V
Ø anode, composition, angle
80 mm, RT-TZM / 12°
Capacité calorifique de l'anode
212kJ / 300kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
707 W
