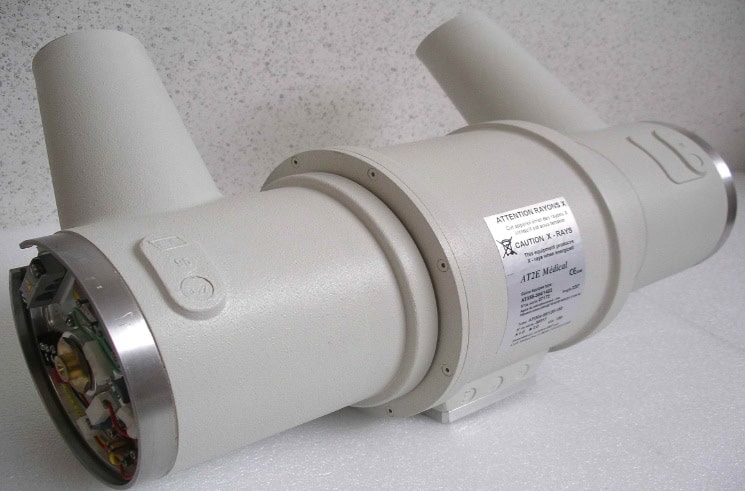

Les tubes à rayons X de la gamme ATX55
La gaine équipée pour radiodiagnostic médical type : ATX55 est prévue pour une utilisation avec tout type et marque de générateur monophasé, triphasé ou haute fréquence, comme CPI, Sédécal, Oel, EMD, General Electric.
Elle convient tout particulièrement pour le remplacement des tubes en gaine G.E/CGR STATORIX 550 (tubes G.E. RN620 ou RSN 720,du tube COMET DI228 foyers 1.0/1.8, du tube DUNLEE DU304 et des tubes IAE RTM101, RTC600 avec foyers 1.0/2.0), pour s’adapter sur différents statifs de salles d’os ou table télécommandée, comme les statifs MT Médical, Général Médical Mérate, Villa.
La gaine ATX55 est compatible avec les inserts VAREX suivants : G295 et SG292B.
Veuillez sélectionner un insert dans la liste ci-dessous afin de visualiser ses caractéristiques (la documentation technique ainsi que la brochure en téléchargement sont liées à l’insert sélectionné) :
G295
équivalent GE RN620, GE RN720, COMET DI 228, DUNLEE DU304, IAE RTM101HS et IAE RTC600
SG292B
équivalent GE RSN722, GE RSN742 et COMET DI226
Caractéristiques principales de la gaine ATX55
Capacité calorifique
1500kJ
Charge continue
770 W max. ( avec refroidissement à eau )
Connecteurs HT
FS Tri / 03 150kV
Stator standard
47 / 60 Ω (20 / 50 Ω et 50 / 110 Ω possible sur demande )
Orientation standard
220° (40°, 90°,180°, 270° et 320° disponibles sur demande)
Poids
28,5 kg
Option (refroidissement liquide à circuit fermé)
Echangeur de chaleur EC 1.1
Accessoires optionnels : collier, ventilateur, nous contacter !
Tube à Rayons X Varex G295 (Insert)
L’insert G-295 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
GE RN620
-
GE RN720
-
COMET DI 228
-
DUNLEE DU304
-
IAE RTM101HS
-
IAE RTC600
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
1.0/1.8
Charges admissibles 0,1s
65/150kW @ 8500T/min. - 41/84kW @ 2800T/min.
Chauffage filament valeurs max.
5.4A/13V - 5.4A/14V
Ø anode, composition, angle
101,6 mm, RT-TZM – C / 12°
Capacité calorifique de l'anode
445kJ / 600kHU
Vitesse max de l'anode
10500 T/min.
Charge continue
2000 W / 162 kHU/min
Tube à Rayons X Varex SG292 (Insert)
L’insert SG292B Varex convient tout particulièrement pour le remplacement des tubes à rayons X :
-
GE RSN722
-
GE RSN742
-
COMET DI226
Tension nominale
150kV
Foyers optiques ( IEC 60336 )
0.6/1.2
Charges admissibles 0,1s
38/96kW @ 8500 t/min. - 24/60kW @ 2850 t/min.
Chauffage filament valeurs max.
5.2A/11.2V - 5.4A/19V
Ø anode, composition, angle
101,6 mm, RT-TZM – C
Capacité calorifique de l'anode
445kJ / 600kHU
Vitesse max de l'anode
10500 t/min.
Charge continue
2000 W / 2800HU/SEC
Pente de l'anode
12°
