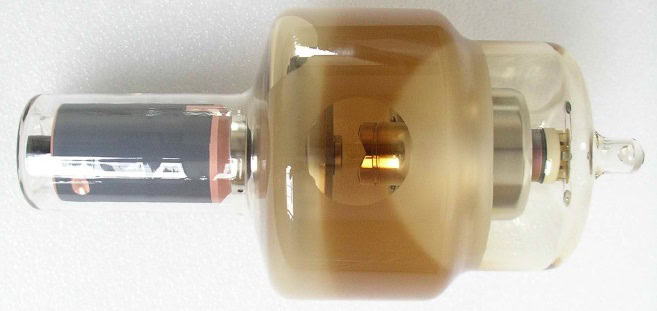

Tube à Rayons X Varex SG1096B (Insert)

Documentation technique

L’insert SG-1096 Varex convient tout particulièrement pour le remplacement des tubes à rayons X :

  • SIEMENS OPTITOP 150/40/80HC-100
  • SIEMENS OPTITOP 150/40/80HC-100 L

Tension nominale

150kV

Foyers optiques ( IEC 60336 )

0.6/1.0

Charges admissibles 0,1s

40/80kW @10500 t/min.

Chauffage filament valeurs max.

5.2A/11.5V - 5.2A/18.1V

Ø anode, composition, angle

102 mm, RT-TZM – C

Capacité calorifique de l'anode

600kJ / 840kHU

Vitesse max de l'anode

10500 t/min.

Charge continue

2265 W / 3170 HU/SEC

Pente de l'anode

12°

Les gaines compatibles avec l'insert VAREX SG1096B

Gaine compatible Description
ATXSV

équivalent SIEMENS OPTI 150-100 en stator tri 2.3 ohms ou std 14/18 ohms
